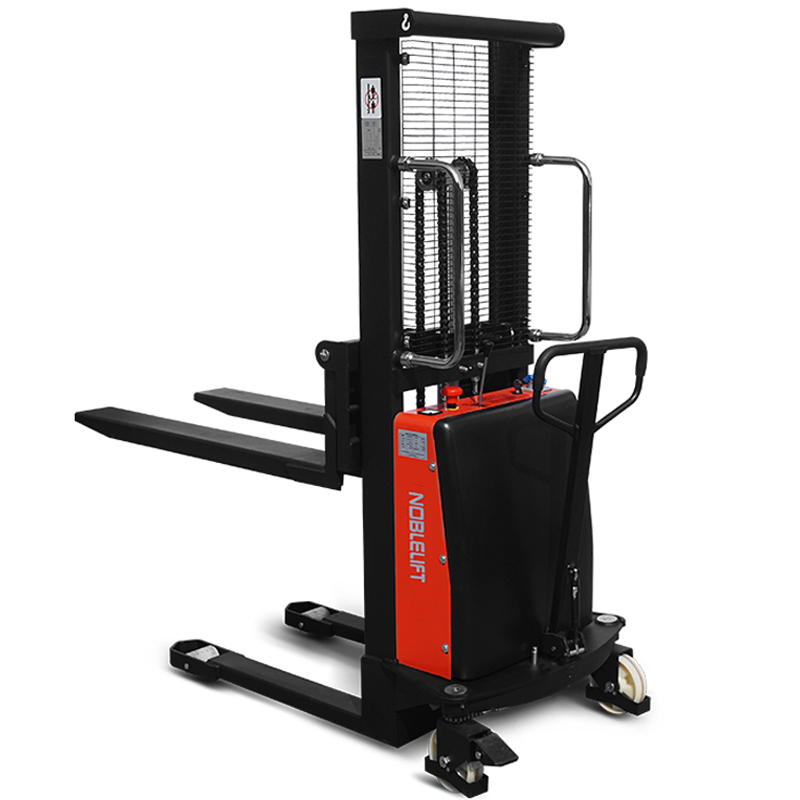

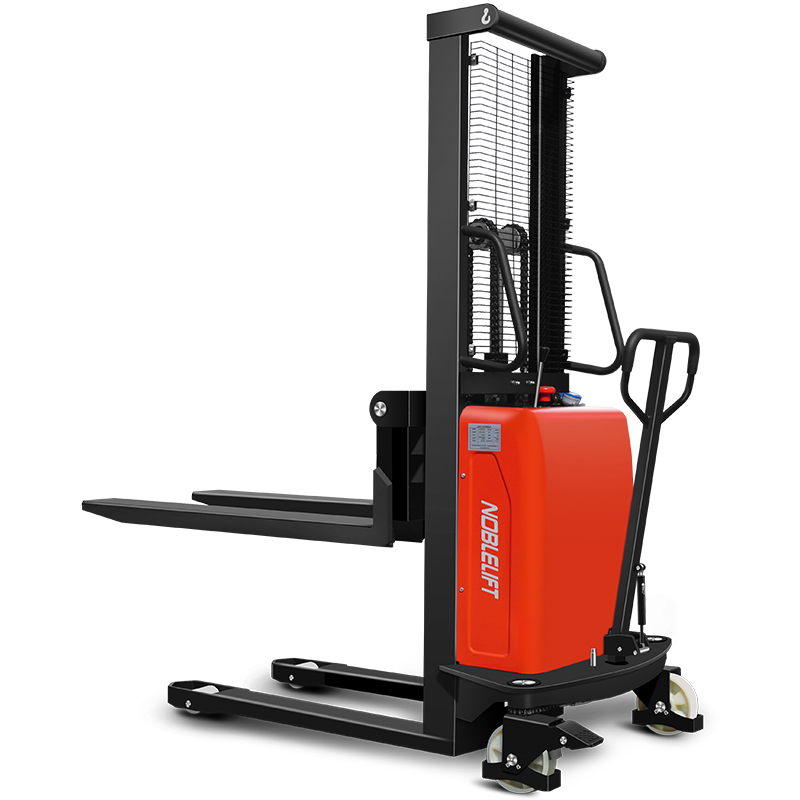

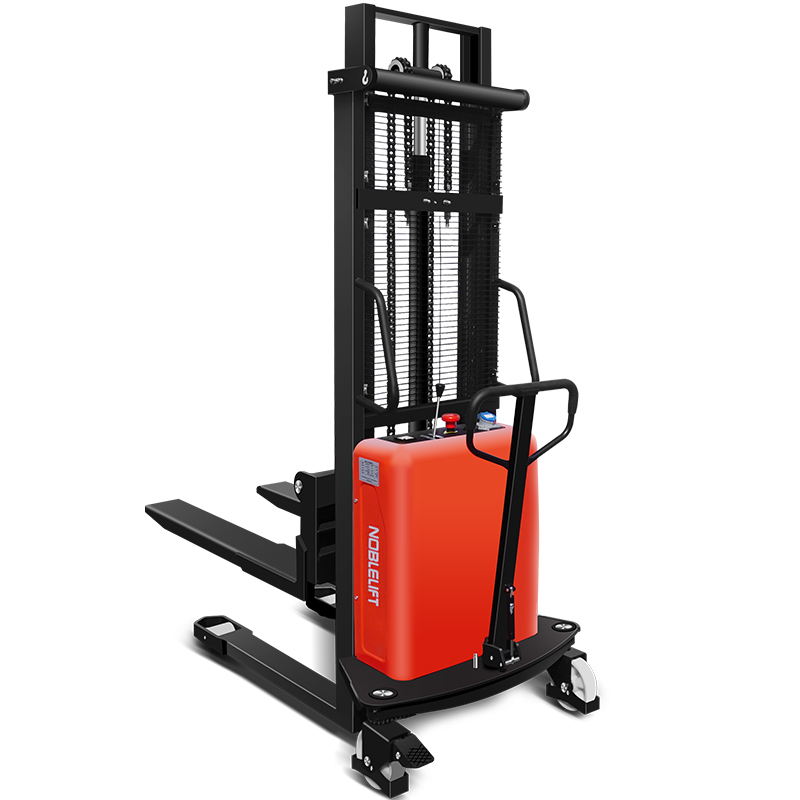

SPN半电动堆高车
提升高度最大可达3500mm，相对于配有驱动电机的车辆提供了一种经济实惠的选择。提供了系列化的门架（1600、2500、3000、3500）和强劲的1.6KW提升电机，使其无论在堆垛或是作为工作台使用方面都是非常合适的一种多用途装卸货物的工具。
优势：
-
SPN系列半电动堆高车是短距离搬运步行式车辆，有效载荷可达1500kg，提升高度最大可达3500mm。特别适合在位置受到限制的
-
场合使用，尤其在窄巷道中表现更为出色
-
大功率的泵站电机缩短了起升时间，提高了工作效率，重载下降时会自动减速从而平稳放置托盘
-
高效率的直流驱动保证物流的高效、快捷
|
根据VDI 2198 标准的工业车辆类型表 |
||||||||
|
特性 |
1.2 |
型号 |
|
SPN1516 |
SPN1525 |
SPN1530 |
SPN1535 |
|
|
1.3 |
动力 (电动, 柴油, 汽油, 液化石油气,电气) |
|
手动 |
|||||
|
1.4 |
驾驶方式 (手动式, 步行式, 站驾式, 座驾式, 拣选式) |
|
步行式 |
|||||
|
1.5 |
额定承载能力 |
Q(t) |
1.5 |
|||||
|
1.6 |
载荷中心距 |
c(mm) |
600 |
|||||
|
1.8 |
前悬距 |
x(mm) |
808 |
802 |
||||
|
1.9 |
轮距 |
Y(mm) |
1225 |
|||||
|
重量 |
2.1 |
重量 (包括蓄电池) |
kg |
440 |
518 |
543 |
567 |
|
|
2.2 |
满载时桥负荷 驱动侧/承重侧 |
kg |
620/1320 |
674/1344 |
690/1353 |
707/1360 |
||
|
2.3 |
空载时桥负荷 驱动侧/承重侧 |
kg |
290/150 |
344/174 |
360/183 |
377/190 |
||
|
车轮 |
3.1 |
轮胎 (橡胶轮, 高性能弹性体, 气胎轮, 聚胺酯轮) |
|
尼龙/聚氨酯 |
||||
|
3.2 |
轮子尺寸 驱动侧 |
Æ x w (mm) |
Ф180x50 |
|||||
|
3.3 |
轮子尺寸 承重侧 |
Æ x w (mm) |
Ф74x93 |
|||||
|
3.4 |
转向轮尺寸 |
Æ x w (mm) |
Ф180x50 |
|||||
|
3.5 |
轮子数量(x=驱动轮)驱动侧/承重侧 |
|
2/2 |
|||||
|
3.6 |
轮距(前面) 驱动侧 |
b10 (mm) |
740 |
|||||
|
3.7 |
轮距(后面) 承重侧 |
b11 (mm) |
400 |
|||||
|
尺寸 |
4.2 |
降低时门架高度 |
h1 (mm) |
1978 |
1778 |
2028 |
2278 |
|
|
4.3 |
自由提升高度 |
h2 (mm) |
/ |
|||||
|
4.4 |
提升 |
h3 (mm) |
1600 |
2500 |
3000 |
3500 |
||
|
4.5 |
门架可延伸高度 |
h4 (mm) |
1978 |
2991 |
3491 |
3991 |
||
|
4.9 |
手柄在最小/最大驱动位置时的高度 |
h14 (mm) |
770/1153 |
|||||
|
4.15 |
降低时高度 |
h13 (mm) |
83 |
|||||
|
4.19 |
总体长度 |
l1 (mm) |
1778 |
1786 |
||||
|
4.20 |
距货叉面长度 |
l2 (mm) |
628 |
636 |
||||
|
4.21 |
总体宽度 |
b1 (mm) |
844 |
|||||
|
4.22 |
货叉尺寸 |
s/e/l (mm) |
60/180/1150 |
|||||
|
4.25 |
货叉臂间的距离 |
b5 (mm) |
570 |
|||||
|
4.32 |
轴距中心距地间隙 |
m2 (mm) |
28 |
|||||
|
4.33 |
托盘 1000X1200 交叉时通道宽度 |
Ast (mm) |
2230 |
|||||
|
4.34 |
托盘 800X1200 纵向时通道宽度 |
Ast (mm) |
2175 |
|||||
|
4.35 |
转弯半径 |
Wa (mm) |
1400 |
|||||
|
性能 |
5.2 |
提升速度 满载/空载 |
m/s |
0.07/0.15 |
||||
|
5.3 |
下降速度 满载/空载 |
m/s |
0.14/0.11 |
|||||
|
5.10 |
行车制动 |
|
手动 |
|||||
|
电机 |
6.2 |
提升电机功率 S3 10% |
kW |
1.6 |
||||
|
6.3 |
蓄电池 根据 DIN 43531/ 35/ 36 A, B, C标准 |
|
免维护 |
|||||
|
6.4 |
蓄电池电压,额定容量 K5 |
V/Ah |
12/150 |
|||||
|
6.5 |
蓄电池重量 |
kg |
46 |
|||||
