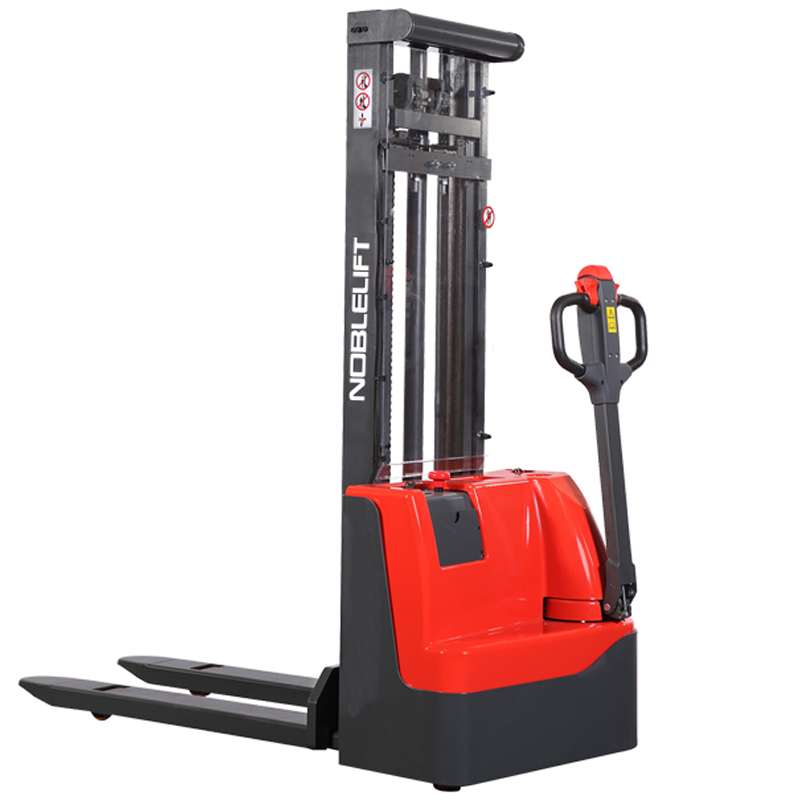

ECL 10电动堆高车
ECL 10是一款理想经济的步行式全电动堆垛车，满足欧洲 ISO 13849标准的性能要求，适合短距离搬运和堆高。
主要优势：
· 内置充电器确保使用的高自主性。
· 带低电压自动切断提升功能的电量表，确保电池更高的使用寿命。
· 手柄侧向布置的四轮结构设计确保了车辆的高稳定性和良好的视野。
|

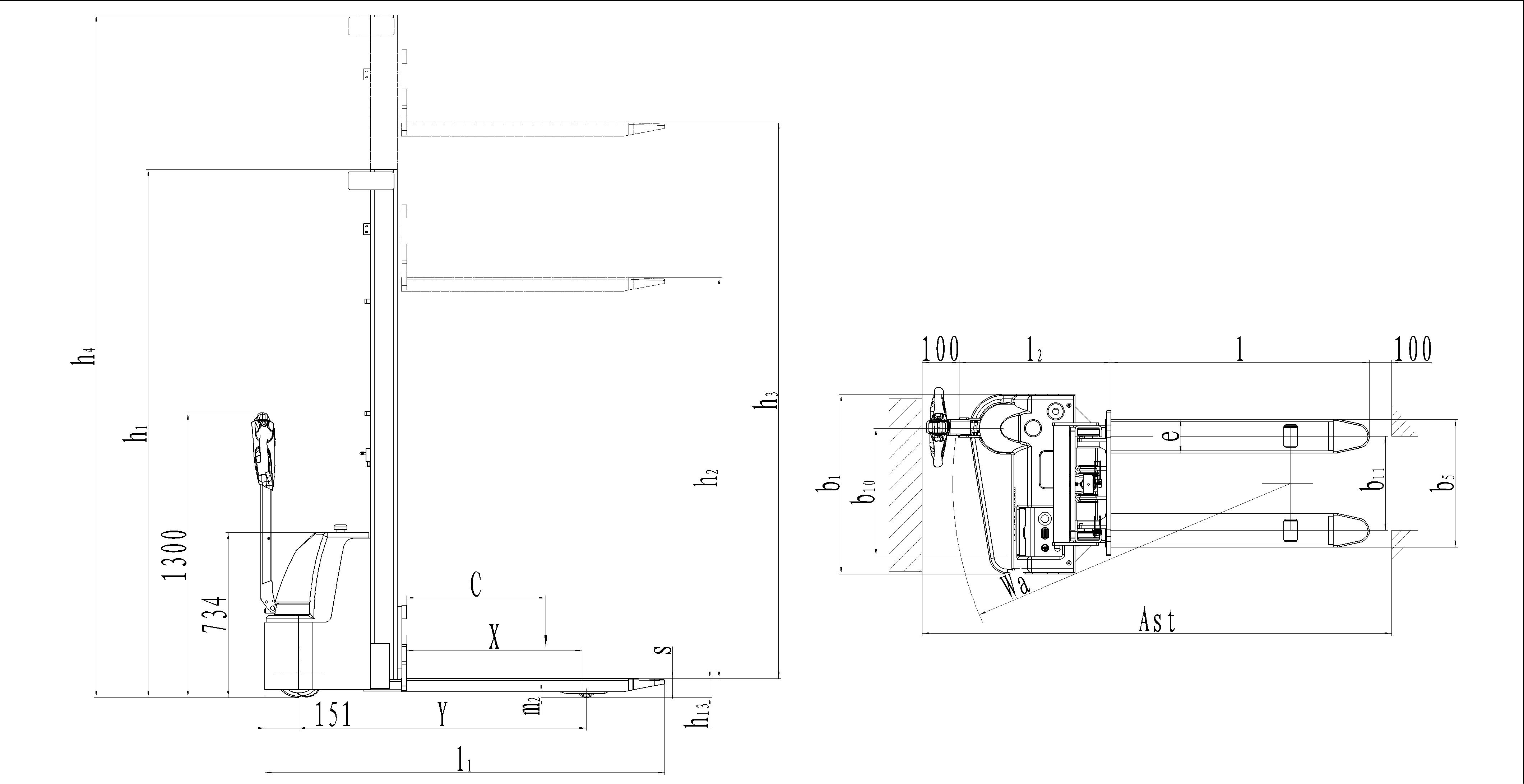

工业车辆参数表（VDI2198） |
|||||
|
特性 |
1.2 |
型号 |
|
ECL |
ECL |
|
1.3 |
动力 |
|
电动 |
||
|
1.4 |
操作类型 |
|
步行式 |
||
|
1.5 |
额定载荷能力 |
Q (t) |
1.0 |
||
|
1.6 |
载荷中心距 |
C (mm) |
600 |
||
|
1.8 |
前悬距 |
X (mm) |
800 |
733 |
|
|
1.9 |
轴距 |
Y (mm) |
1281 |
||
|
重量 |
2.1 |
自重 |
kg |
510 |
756 |
|
2.2 |
满载时桥负荷，驱动侧/承重侧 |
kg |
580/930 |
786/970 |
|
|
2.3 |
空载时桥负荷，驱动侧/承重侧 |
kg |
385/125 |
530/226 |
|
|
轮子、底盘 |
3.1 |
轮子 |
|
聚氨酯轮(PU) |
|
|
3.2 |
轮子尺寸，驱动侧 |
Æ x w (mm) |
Æ220 × 70 |
||
|
3.3 |
轮子尺寸，承重侧 |
Æ x w (mm) |
Æ80 × 93 |
||
|
3.4 |
稳定轮(尺寸) |
Æ x w (mm) |
Æ124 × 60 |
||
|
3.5 |
轮子数量(x=驱动轮) 驱动侧/承重侧 |
|
1x+1 / 2 |
||
|
3.6 |
轮距， 驱动侧 |
b10 (mm) |
529 |
||
|
3.7 |
轮距， 承重侧 |
b11 (mm) |
420/ 535 |
1130 - 1500 |
|
|
基本尺寸 |
4.2 |
门架最低高度 |
h1 (mm) |
1950 |
1935 |
|
4.3 |
自由提升高度 |
h2 (mm) |
70 |
70 |
|
|
4.4 |
提升高度 |
h3 (mm) |
2840 |
2840 |
|
|
4.5 |
作业时门架最大高度 |
h4 (mm) |
3325 |
3420 |
|
|
4.9 |
作业时手柄高度，最小/最大 |
h14 (mm) |
785/ 1300 |
||
|
4.15 |
门架缩回时高度 |
h13 (mm) |
85 |
40 |
|
|
4.19 |
总体长度 |
l1 (mm) |
1800 |
1638 |
|
|
4.20 |
车体长度 |
l2 (mm) |
632 |
700 |
|
|
4.21 |
总体宽度 |
b1 (mm) |
800 |
1250 |
|
|
4.22 |
货叉尺寸 |
s/e/l (mm) |
60/150/1150 |
35/100/1150 1) |
|
|
4.25 |
货叉外宽 |
b5 (mm) |
570/ 685 |
282 - 800 |
|
|
4.32 |
最小离地间隙 |
m2 (mm) |
29 |
25 |
|
|
4.33 |
通道宽度1000x1200跨货叉放置 |
Ast (mm) |
2318 |
2341 |
|
|
4.34 |
通道宽度800x1200沿货叉放置 |
Ast (mm) |
2250 |
2300 |
|
|
4.35 |
转弯半径 |
Wa (mm) |
1485 |
||
|
性能 |
5.1 |
行驶速度 满载/空载 |
km/h |
4.3 / 4.5 |
|
|
5.2 |
提升速度 满载/空载 |
m/s |
0,11/ 0,16 |
||
|
5.3 |
下降速度 满载/空载 |
m/s |
0,13/ 0,11 |
||
|
5.8 |
最大爬坡能力 满载/空载 |
% |
5 / 10 |
||
|
5.10 |
行车制动 |
|
电磁制动 |
||
|
电机 |
6.1 |
驱动电机功率 S2 60 |
kW |
0.45 |
|
|
6.2 |
提升电机功率 S3 7.5% |
kW |
2.2 |
||
|
6.3 |
蓄电池 根据 DIN 43531/ 35/ 36 A， B， C标准 |
|
no |
||
|
6.4 |
蓄电池电压，额定容量 K5 |
V/Ah |
2X 12/ 85 2) |
||
|
6.5 |
蓄电池重量(+/-5%) |
kg |
2X 25 |
||
|
6.6 |
根据VDI循环的能耗 |
kWh/h |
0.73 |
0.76 |
|
|
其它 |
8.1 |
驱动控制方式 |
|
直流速度控制 |
|
|
8.4 |
驾驶员耳边噪声水平,根据EN12053标准 |
dB(A) |
< 70 |
||
- 可选: 35/ 100/ 950
- 可选: 2x12V / 106 Ah
其他型号参数
|
1.2 |
型号 |
|
ECL |
ECL |
ECL |
ECL |
ECL |
ECL |
ECL |
ECL |
|
1.8 |
前悬距 |
x(mm) |
821 |
809 |
745 |
733 |
||||
|
2.1 |
自重 |
kg |
430 |
450 |
525 |
540 |
676 |
696 |
771 |
786 |
|
2.2 |
满载时桥负荷，驱动侧/承重侧 |
kg |
550/880 |
560/890 |
590/935 |
600/940 |
736/940 |
756/940 |
796/975 |
406/980 |
|
2.3 |
空载时桥负荷，驱动侧/承重侧 |
kg |
335/105 |
340/110 |
395/130 |
405/135 |
500/176 |
510/186 |
540/231 |
550/236 |
|
4.2 |
门架最低高度 |
h1 (mm) |
1950 |
2350 |
2100 |
2250 |
1935 |
2335 |
2085 |
2235 |
|
4.3 |
自由提升高度 |
h2 (mm) |
1530 |
1930 |
70 |
70 |
1530 |
1930 |
70 |
70 |
|
4.4 |
提升高度 |
h3 (mm) |
1530 |
1930 |
3140 |
3440 |
1530 |
1930 |
3140 |
3440 |
|
4.5 |
作业时门架最大高度 |
h4 (mm) |
1950 |
2350 |
3625 |
3925 |
2120 |
2520 |
3720 |
4020 |
|
4.20 |
车体长度 |
l2 (mm) |
620 |
632 |
688 |
700 |
||||
|
4.33 |
通道宽度1000x1200跨货叉放置 |
Ast (mm) |
2312 |
2315 |
2336 |
2341 |
||||
|
4.34 |
通道宽度800x1200沿货叉放置 |
Ast (mm) |
2236 |
2245 |
2290 |
2300 |
||||
|
6.6 |
根据VDI循环的能耗 |
kWh/h |
0.68 |
0.73 |
0.71 |
0.76 |
||||
