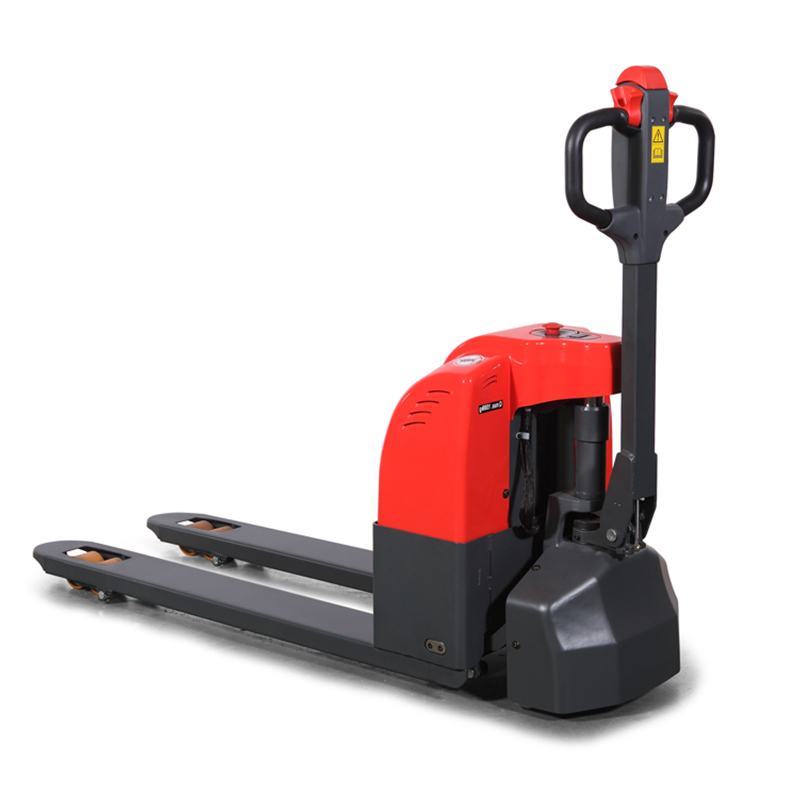

诺力EPT15电动搬运车

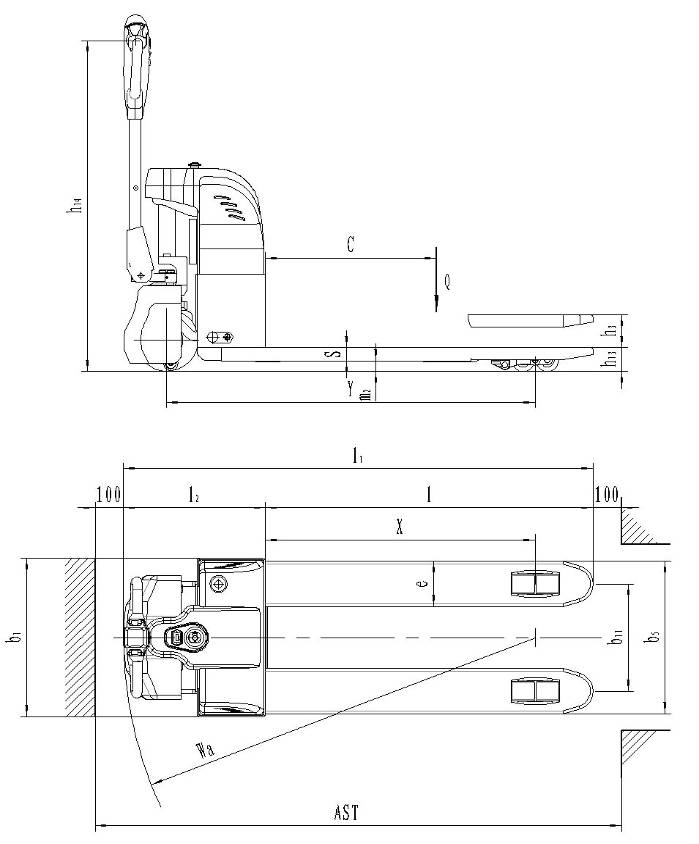

工业车辆参数表（VDI2198）

特性

1.2

型号

EPT15

1.3

动力

电动

1.4

操作类型

步行式

1.5

额定载荷能力

Q (t)

1.5

1.6

载荷中心距

c (mm)

600

1.8

前悬距

x (mm)

946

1.9

轴距

y (mm)

1293

重量

2.1

自重

kg

190

200

2.2

满载时桥负荷，驱动侧/承重侧

kg

510/1180

560/1140

2.3

空载时桥负荷，驱动侧/承重侧

kg

150/40

160/40

轮子、底盘

3.1

轮子

聚氨酯轮(PU)

3.2

轮子尺寸，驱动侧

Æ x w (mm)

Æ 220×70

3.3

轮子尺寸，承重侧

Æ x w (mm)

Æ 80×70

Æ 80×93

3.4

稳定轮(尺寸)

Æ x w (mm)

Æ50(80)1)×30

3.5

轮子数量(x=驱动轮)   驱动侧/承重侧

1x +2/ 4

1x +2/ 2

3.6

轮距， 驱动侧

b10 (mm)

340(410)1)

3.7

轮距， 承重侧

b11 (mm)

380

基本尺寸

4.4

提升高度

h3 (mm)

115

4.9

作业时手柄高度，最小/最大

h14 (mm)

800 / 1170

4.15

门架缩回时高度

h13 (mm)

85 (80)

80

4.19

总体长度

l1 (mm)

1648(1660)1)

1718(1730)1)

4.20

车体长度

l2 (mm)

498(510)1)

4.21

总体宽度

b1 (mm)

560(574)1)

705

4.22

货叉尺寸

s/e/l (mm)

48/160/
1150 2)

48/160/
1220 2)

4.25

货叉外宽

b5 (mm)

540 (520)

685 (520, 540)

4.32

最小离地间隙

m2 (mm)

37(32)

32

4.34

通道宽度800x1200沿货叉放置

Ast (mm)

1950

4.35

转弯半径

Wa (mm)

1445(1460)1)

性能

5.1

行驶速度          满载/空载

km/h

4.2 / 4.6

5.2

提升速度          满载/空载

m/s

0.03 / 0.053

5.3

下降速度          满载/空载

m/s

0.049 / 0.036

5.8

最大爬坡能力      满载/空载

%

4 / 10

5.10

行车制动

电磁制动

电机

6.1

驱动电机功率 S2 60min

kW

0.45

6.2

提升电机功率 S3 10%

kW

0.8

6.3

蓄电池 根据 DIN 43531/ 35/ 36 A， B， C标准

No

6.4

蓄电池电压，额定容量 K5

V/ Ah

2x12V / 64

6.5

蓄电池重量(+/-5%)

kg

48

6.6

根据VDI循环的能耗

kWh/h

0,39

其它

8.1

驱动控制方式

直流速度控制

8.4

驾驶员耳边噪声水平,根据EN12053标准

dB(A)

69
